D363H—16C对焊蝶阀

D363H型铸钢多层次硬密封焊接蝶阀，对焊蝶阀简介：

永嘉定远阀门有限公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。本焊接式硬密封蝶阀广泛应用于电站供热系统和值化裂化主风机管道系统、钢铁、冶金、化工等工业管道上作切断或调节流量作用。

二、D363H对焊式硬密封蝶阀特点：

1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
4、与管道直接对焊装配，用户管道无需法兰，节省成本。
5、采用优质合金钢焊接，具有体积小．重量轻、表面质量好、清洁度高、流阻小的优点。
6、采用多层次设计原理，密封采用软硬金属片层叠组成。具有耐高温、耐庸蚀、使用寿命长等特点。

三、对焊式硬密封蝶阀主要技术参数：

公称通经DN（mm) DN（100～1200）mm、in4～48
公称压力PN（MPa) 强度试验(1.5×PN)密封试验(1.1×PN)
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、蒸汽、热水、油品
驱动方式 蜗轮传动、电动、气动、液动
压力等级 ANSI 150Lb磅级/PN25
焊接标准 GB12224、ANSI B16、25、DIN2559

四、焊接，对焊硬密封蝶阀的主要零部材料：

零件名称 材料
阀体 碳钢、不锈钢、铬铝钢
蝶板 碳钢、合金钢、不锈钢
阀座 3不锈钢、钴基硬质合金
轴套 不锈钢
阀杆 不锈钢、特殊材料
填料 柔性石墨

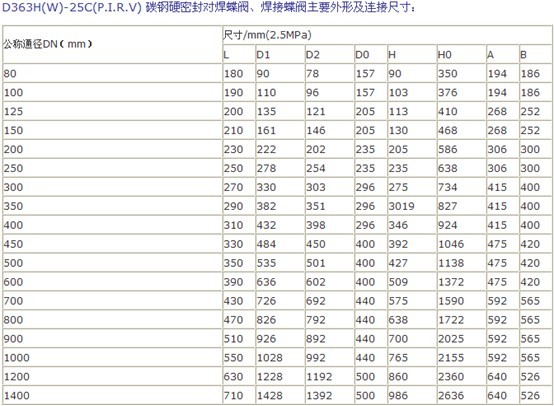

五、D363H、D363W焊接蝶阀的连接尺寸：

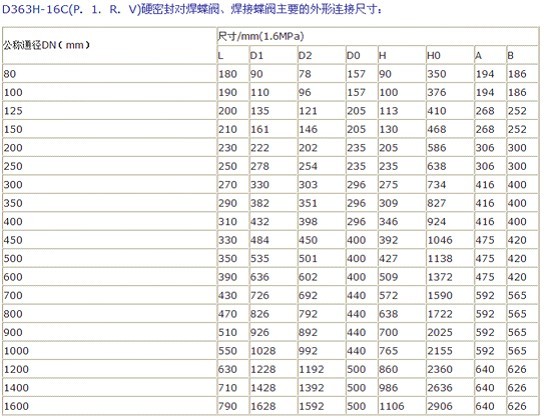

D363H-16C(P．1．R．V)硬密封对焊蝶阀、焊接蝶阀主要的外形连接尺寸
