Y型内螺纹过滤器
性能范围
公称压力：2.5MPa
适用温度范围：-20∽232℃∽350℃
适用介质：谁、油、气及某些腐蚀性液体(W.O.G)
螺纹类型：G.NPT.BSPT.BSP.DIN259//2999
应用规范
检验标准按GB/T 13927-92
 |

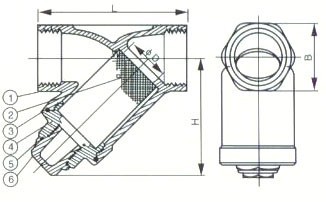

QL11型不锈钢过滤器主要尺寸(单位:mm)
|
|
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
D |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
B |
24 |
24 |
26 |
33 |
41 |
49 |
56 |
69 |
|
H |
51 |
51 |
51 |
60 |
72 |
77 |
87 |
103 |
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M／CF8 |
|
2 |
滤网 |
不锈钢SS304 |
|
3 |
垫片 |
聚四氟乙烯PTFE |
|
4 |
阀头 |
不锈钢CF8M／CF8 |
|
5 |
垫片 |
聚四氟乙烯PTFE |
|
6 |
逆止盖 |
不锈钢CF8M／CF8 |
